Удлинитель маслоприемника.

Сообщение Roxer » 27 апр 2014, 20:04

Интересная идея по борьбе с "убеганием" масла при кренах, торможениях и ускорениях.
http://www.x8faq.ru/dorabotki-i-ulucsen ... opriemnika

Кто что думает?
Наш FAQ по CFMoto CF800-X8EFI
Доработки, улучшения, аналоги зап.частей, советы по ремонту и обслуживанию!

Аватара пользователя

фантомас
Сообщения: 333
Зарегистрирован: 14 апр 2014, 16:13
Техника: х8
Имя: Иван
Откуда: М.О г.Ступино
Благодарил (а): 2 раза
Поблагодарили: 11 раз

Re: Удлинитель маслоприемника.

Сообщение фантомас » 27 апр 2014, 20:24

определенно не скажешь пока не попробуешь, но есть мнение что сетка будет забиватся гораздо чаще та как площадь сетки меньше, как ты пишешь, и засасывать будет с самого низа, а там все нифеля!
от сюда масляное голодание, и проблема будет уже во всех режимах(при наклонах, рывках, торможении, да и просто стоя на холостом ходу)!!!

это только домыслы.

да, и в тему, масло лить под горло что бы вытекало, или это перебор, какая марка и вязкость все же будет ближе к правде?

Аватара пользователя

Михася
Сообщения: 153
Зарегистрирован: 26 фев 2014, 20:37
Благодарил (а): 4 раза
Поблагодарили: 36 раз

Re: Удлинитель маслоприемника.

Сообщение Михася » 28 апр 2014, 09:20

Общаюсь с Алексеем(изобретатель/производитель данного девайса) по поводу данной доработки, но ни чего конкретного не скажу, подобные идеи приходили в голову и моментально её покидали в виду сильного занижения условного прохода канала подачи масла к насосу, за счет маленького отверстия к тому же закрытого сеткой....
Идея заслуживает внимания, но еще сыровата, конечно можно сделать своеобразный колодец из сетки бОльшего диаметра вокруг этой втулки, тогда всё встает на свои места, но для реализации этого придется половинить двигатель и для установки сетки и для её очистки, а это не очень удобно. К тому же КМК это изделие не столько понижает точку забора масла сколько её сужает, что в свою очередь является полумерой на пути к "выздоровлению" хронически больного мотора :thank:
Думаю идеальным решением в борьбе с масляным голоданием будет разделение смазки КПП и двигателя, все остальные методы борьбы в виде перемычек, поднятием уровня масла и опусканием маслоприеема малоэффективны :nea:

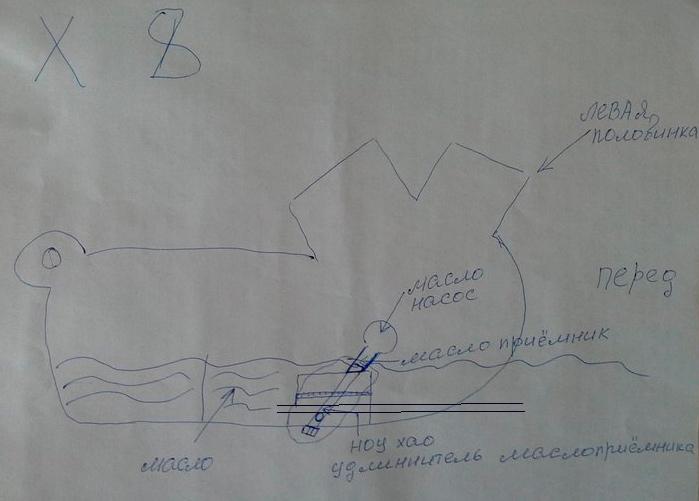

Провел 2 полосочки на рисунке для понятия на сколько опустится точка забора масла от стокового варианта, в реале это будет не более 3 мм, ибо корпус маслоприеемника "висит" над дном картера в 7-10 мм, если предположить, что боковое отверстие во втулке 8 мм (а больше не просверлишь в виду зависимости от диаметра самой втулки) получаем 10-8=2.....с учетом наклона при кренах большого квадратного колодца можем добавить еще 2 мм, в идеальном исходе добавляем всего лишь 4 мм, маловато для нужного результата :cry:

Аватара пользователя

Автор темы
Roxer
Администратор
Сообщения: 3626
Зарегистрирован: 24 фев 2014, 17:27
Техника: X8 Roxer Edition 2012, X8-EPS 2015, VW Touareg NF V6TDI
Имя: Павел
Откуда: Ивановская обл.
Благодарил (а): 253 раза
Поблагодарили: 415 раз
Контактная информация:

Re: Удлинитель маслоприемника.

Сообщение Roxer » 28 апр 2014, 11:22

Вот и ещё одно подтверждение моим сомнениям.
Кстати насчет перегородок.
ВОт на АТВ клубе и ещё где то выкладывали фото половинок двигателя с перегородками.
Я специально ждал, что же скажет Директор Дороги по этому поводу.
В итоге он сказал что на фото половинка с перегородками НЕ 14 года а 13-го.
Что в 14 году изменилось он не сказал.
Но судя по тому что изменения потихоньку появляются, и как написал Директор Дороги квадров с мотором 14 года продано уже много и ни один пока не пришлось ремонтировать, получается что есть надежда что в 14 году внутри движка есть таки очередные доработки. И это радует.
Но это не уменьшает проблему для нас, владельцев квадров выпуска 12, или начала 13 года...
Наш FAQ по CFMoto CF800-X8EFI
Доработки, улучшения, аналоги зап.частей, советы по ремонту и обслуживанию!

Аватара пользователя

Михася
Сообщения: 153
Зарегистрирован: 26 фев 2014, 20:37
Благодарил (а): 4 раза
Поблагодарили: 36 раз

Re: Удлинитель маслоприемника.

Сообщение Михася » 28 апр 2014, 11:35

Roxer
Павел, я не знаю, что изменилось в 14-м году, но свежепригнанный квадр (к стати уже второй) так же страдает отсутствием масла при наклонах, плюс ко всему на ХХ сигмент давления не гаснет, мерить давление не хочу, отправляю к ОД и прошу писать письменную претензию, люди обижаются, что не помогаю, но теперь у ОД не будет "козырей" из гаражного сервиса :v:
К стати после последней переборки мотор ходит прекрасно, если не утоплю фору дает даже новым :tanc:

Аватара пользователя

Автор темы
Roxer
Администратор
Сообщения: 3626
Зарегистрирован: 24 фев 2014, 17:27
Техника: X8 Roxer Edition 2012, X8-EPS 2015, VW Touareg NF V6TDI
Имя: Павел
Откуда: Ивановская обл.
Благодарил (а): 253 раза
Поблагодарили: 415 раз
Контактная информация:

Re: Удлинитель маслоприемника.

Сообщение Roxer » 28 апр 2014, 12:57

Да ходят упорные слухи что изменилось.
Но вот какой мотор стоит на каждом конкретном квадре, пожалуй сможет определить только тот, кто знает это точно, а не уровне слухов.
Наш FAQ по CFMoto CF800-X8EFI
Доработки, улучшения, аналоги зап.частей, советы по ремонту и обслуживанию!

Аватара пользователя

x-men
Сообщения: 12
Зарегистрирован: 09 апр 2014, 22:21
Техника: х8
Имя: Андрей
Благодарил (а): 1 раз

Re: Удлинитель маслоприемника.

Сообщение x-men » 28 апр 2014, 17:21

фантомас писал(а):Провел 2 полосочки на рисунке для понятия на сколько опустится точка забора масла от стокового варианта, в реале это будет не более 3 мм, ибо корпус маслоприеемника "висит" над дном картера в 7-10 мм,


Считаю, что расстояние, на которое опустится точка забора масла за счет установки этого суррогатного удлинителя, надо измерять от плоскости отверстия масленого канала и до отверстия для забора масла на удлинителе, а это расстояние не 4 мм, а больше. Так что теоретически смысл в изобретении есть.
На фото может менее наглядно, но реальнее (эффект присутствия :D )


Из самопальных гаджетов не требующих разборку двигателя этот вариант пожалуй единственно возможный и хоть сколько бы эффективный в решении указанной проблемы, естественно для тех кто не питает надежд на гарантийный ремонт.

Из недостатков изобретения справедливо указывается на небольшую рабочую поверхность сетки. Решение как мне кажется кроется в увеличении ее площади и периодичности чистки. Причем в предлагаемом варианте «удлинителя» площадь сетки можно увеличить только за счет изменения формы и величины отверстия. Обязателен контроль за давлением масла (установка манометра) и при появлении признаков – чистка устройства, благо это возможно и за пределами гаража.
Поддерживаю идею!
и ждем результатов испытаний!

Аватара пользователя

фантомас
Сообщения: 333
Зарегистрирован: 14 апр 2014, 16:13
Техника: х8
Имя: Иван
Откуда: М.О г.Ступино
Благодарил (а): 2 раза
Поблагодарили: 11 раз

Re: Удлинитель маслоприемника.

Сообщение фантомас » 28 апр 2014, 22:02

это писал не я, есть тут и без меня Кулибины!

Аватара пользователя

Михася
Сообщения: 153
Зарегистрирован: 26 фев 2014, 20:37
Благодарил (а): 4 раза
Поблагодарили: 36 раз

Re: Удлинитель маслоприемника.

Сообщение Михася » 29 апр 2014, 10:12

x-men писал(а):надо измерять от плоскости отверстия масленого канала и до отверстия для забора масла на удлинителе

Здесь Вы ошиблись, расстояние имеющее интерес в данной ситуации обозначено синим цветом на Вашем рисунке (конечно это при условии нахождения крышки прижимающей сетку фильтра у края импровизированного маслозаборника ну и её герметичности с плоскостью...) это элементарная физика.
Так же хочу заметить, что величина ячейки сетки не должна быть больше чем в стоке, в противном случае прошедшие через нее продукты износа двигателя и кпп могут стать летальными для маслонасоса (такое уже случалось, что привело к обрыву пластиковых шестерен привода)
Принцип работы насоса надеюсь все видели и понимают о чем речь.
С ув.

Аватара пользователя

x-men
Сообщения: 12
Зарегистрирован: 09 апр 2014, 22:21
Техника: х8
Имя: Андрей
Благодарил (а): 1 раз

Re: Удлинитель маслоприемника.

Сообщение x-men » 29 апр 2014, 11:07

Михася писал(а):Здесь Вы ошиблись, расстояние имеющее интерес в данной ситуации обозначено синим цветом на Вашем рисунке (конечно это при условии нахождения крышки прижимающей сетку фильтра у края импровизированного маслозаборника ну и её герметичности с плоскостью...) это элементарная физика.


Не соглашусь. Мы рассматриваем ситуацию, когда угол между уровнем масла (его горизонтом) и плоскостью картера (положением двигателя) может изменяться вследствие кренов и наклонов, и уровень масла в такой ситуации может не перекрывать рабочую поверхность (сетку) прямоугольного колодца стокового маслозаборника и при этом не доставать до отверстия масляного канала. Отсутствие вакуума внутри корпуса маслозаборника провоцирует подсос воздуха, а не забор масла. Воздух легче масла. Элементарная физика.
Удлинитель решает эту проблему при условии герметичного соединения с отверстием масленого канала.
